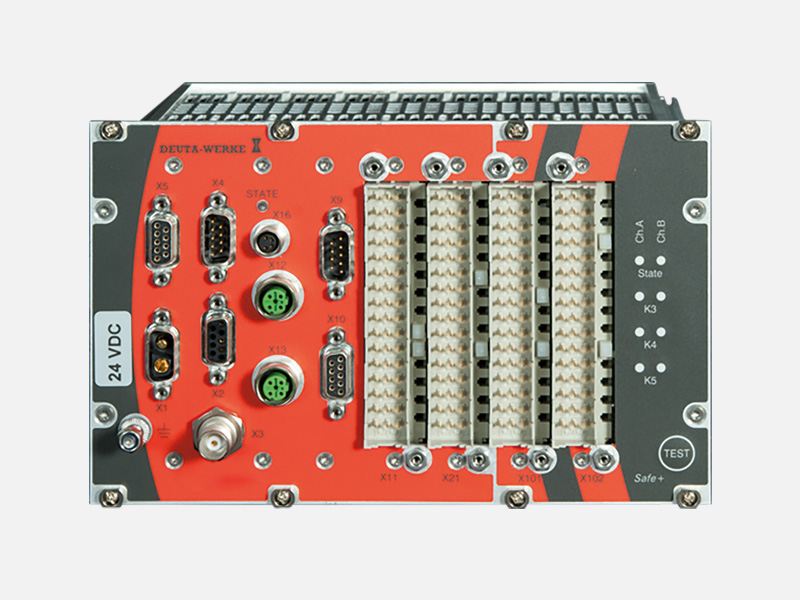

DEUTA REDBOX^® Safe+

Das Sicherheits-Modul
Cyber Security Funktionen bis Security Level 2 (SL2)

Sicherheit bis SIL4

Das Safe+ Modul übernimmt Sicherheitsfunktionen für die Anforderungsstufen bis SIL 4 und erweitert das sicherheitsbezogene Anwendungsfeld der DEUTA REDBOX®-Familie. Die zweikanalige “fail-safe” Struktur bildet die Grundlage der funktionalen und technischen Sicherheit des Safe+ Moduls.

Das Konzept des Safe+ Moduls erlaubt eine hohe Flexibilität in der Konfiguration, der Parametrierung und in der Anwendung z. B. als Zeit-Zeit- oder Weg-Weg-SiFa. Das Safe+ Modul kann eigenständig als “stand-alone”-Einheit REDsafe eingesetzt oder mit den REDBOX^® 2K Rekordern kombiniert werden. Durch die vielseitige Hardwarestruktur integriert sich das Safe+ Modul leicht in die unterschiedlichsten Fahrzeugarchitekturen.

Das Safe+ Modul wurde gemäß der Normen EN 50126, EN 50128, EN 50129 sowie EN 50155 entwickelt und steuert die folgenden Funktionen:

Sicherheitsfahrschaltung SiFa
Stillstanderkennung / Cold Movement Detection
Rückrollschutz
Überwachung der Maximalgeschwindigkeit
Grenzgeschwindigkeitsüberwachung
Geschwindigkeitssignale
Bremskurvenüberwachung
SIL-Steuerungsfunktionen

DEUTA REDBOX® 2K safe+

REDBOX® 2K safe+ ist die Kombination eines REDBOX® 2K Rekorders mit einem safe+ Modul. Die Vorteile der REDBOX^® 2K und die Sicherheit der safe+ Funktionen stehen in einem kompakten Einschub zur Verfügung.

Funktionen des Safe+ Moduls im Überblick:

Sicherheitsfahrschaltung – SiFa
Die SiFa-Funktion des Safe+ Moduls bringt das Triebfahrzeug per Zwangsbremsung zum Stehen, wenn der Triebfahrzeugführer während der Fahrt handlungsunfähig wird:

Überwacht die Grenz- und Maximalgeschwindigkeit
Schützt vor ungewolltem Rollen
Erkennt Stillstand des Zuges
Liefert die Geschwindigkeit

Cold Movement Detection

Die DEUTA Cold Movement Detection ist eine integrierte Sicherheitsfunktion des DEUTA REDBOX^® Rekorders, nutzt die bereits vorhandenen Geschwindigkeitssensoren und benötigt keine zusätzlichen Sensoren. Durch die Integration der CMD in die REDBOX^® ist kein zusätzliches Gerät erforderlich.

Bremskurvenüberwachung

Die REDsafe Bremskurvenüberwachung EBS (Emergency Brake Supervision) prüft die Stärke einer Notbremsung. Hierfür senden zwei achsgebundene Inkrementalgeber die Radgeschwindigkeit über zwei redundante Kanäle.

SIL-Steuerungsfunktion

Die sicherheitsbezogenen Anwendungsfelder des Safe+ Moduls richten sich mit der SSCU auf zusätzliche SIL-Steuerungsfunktionen.

Die sicheren Informationen des Safe+ Moduls können zum Beispiel als sichere Quelle für eine zusätzliche sichere Geschwindigkeitsüberwachung genutzt werden.
